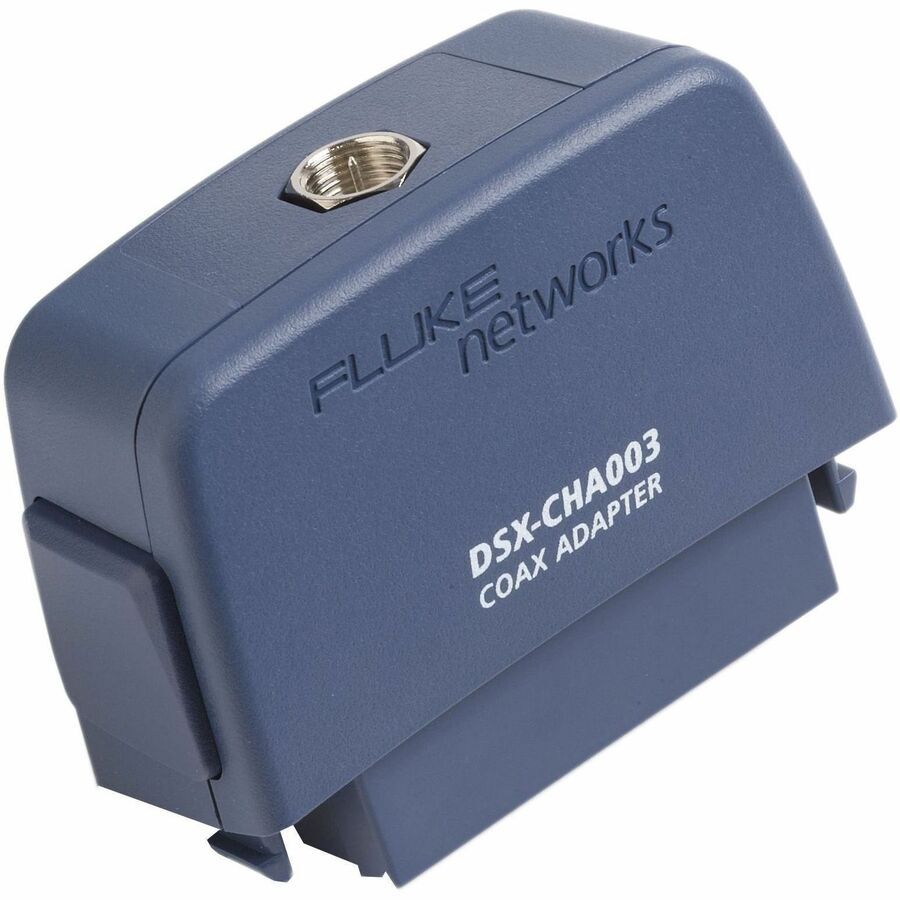

Adaptateur coaxial Fluke Networks série DSX DSX-CHA003

Pour tout câble coaxial, une installation réussie dépend de l'utilisation de composants de haute qualité et de techniques d'installation appropriées, en particulier l'installation de connecteurs. Lorsqu'il est utilisé avec le DSX-5000 CableAnalyzer, l'adaptateur coaxial DSX-CHA003 vous permet de caractériser les performances de transmission du câblage coaxial installé pour garantir qu'il répond aux attentes de performances pour les applications prévues. L'adaptateur coaxial DSX-CHA003 prend en charge les tests de câbles coaxiaux de 50 ohms, 75 ohms et 93 ohms.

La norme ANSI/TIA-568-C.4 spécifie les exigences relatives au câblage coaxial à large bande de 75 ohms pour la prise en charge de la télévision par câble et d'autres applications prises en charge par la topologie en étoile définie par la norme ANSI/TIA-568-C.0. Dans cette topologie, le segment de câblage entre la prise d'équipement et le premier distributeur (généralement un répartiteur) est appelé sous-système de câblage 1. Les segments de câblage entre les distributeurs sont appelés sous-système de câblage 2 ou 3. Les câbles de série 6 (RG6) et de série 11 (RG11) sont tous deux pris en charge. La limite de longueur pour le câblage RG6 est de 46 m (150 pieds) pour les trois sous-systèmes de câblage. La limite de longueur pour le câblage RG11 est de 90 m (285 pieds) pour le sous-système de câblage 1 et de 100 m (328 pieds) pour le sous-système de câblage 2 ou 3. Pour chaque série de câblage et limite de longueur, la norme TIA-568-C.4 fournit des limites de perte d'insertion sur la plage de fréquences de 5 à 1 002 MHz qui peuvent être testées à l'aide de l'adaptateur coaxial DSX-CHA003. Les performances réelles de perte d'insertion sont fortement influencées par la longueur du segment de câblage coaxial installé. Un segment bien plus court que 90 mètres peut respecter la limite pour une liaison de 90 m même si ses performances ont été considérablement dégradées par des dommages au câble ou des connecteurs mal installés. Pour cette raison, le DSX-5000 fournit également des limites de test à l'échelle de la longueur qui ajustent automatiquement la limite de perte d'insertion sur la plage de fréquences spécifiée en fonction de la longueur réelle mesurée du segment de câblage. Ces limites de test à l'échelle de la longueur peuvent être reconnues par le « LS » à la fin du nom de la limite de test.
