Éléments RF HG3-CC-S90 Porteuse à pavillon symétrique 5 GHz Classe 90°

ANTENNE CORNET AVEC CONNECTEURS N-FEMELLES Antennes cornet symétriques Classe porteuse Gen 2 -90 -30 0 30 60 90 120 150 180 -150 -120 -60 -30 -22,5 -15 -7,5 0 -90 -30 0 30 60 90 120 150 180 -150 -120 -60 -30 -22,5 -15 -7,5 0 Les antennes cornet symétriques CC Gen2 offrent des performances RF uniques dans un boîtier compact. Les antennes cornet scalaires ont un faisceau principal symétrique avec une largeur de faisceau identique dans les plans vertical et horizontal. Des lobes latéraux exceptionnellement petits garantissent une suppression remarquable des interférences. Les antennes HG3-CC Gen2 sont idéales pour la couverture de zones avec des clients proches du site d'installation, où existent des problèmes de zone nulle. Les clusters de points d'accès haute densité et la colocalisation radio sont rendus possibles grâce à des diagrammes de rayonnement uniques et à une taille compacte. Les antennes CC à cornet symétrique Gen2 présentent de nombreuses améliorations en termes de performances RF et de conception, à savoir un corps optiquement plus léger et un support considérablement amélioré. Le radôme est fabriqué dans un matériau plus résistant et toutes les antennes HG3-CC Gen2 n'utilisent que deux tailles de radôme. L'antenne HG3-CC Gen2 est équipée de connecteurs N-femelle.

Les antennes porteuses à cornet symétrique sont dotées de connecteurs femelles de type N, utilisés avec une large gamme de radios. Par exemple, Mimosa, Cambium Network PMP450, LigoWav et bien d'autres. Les utilisateurs de radios à connecteurs UBNT Rocket M5 Titanium, MikroTik (NetBox, BaseBox et NetMetal) peuvent également utiliser des ports coaxiaux sur les antennes porteuses à cornet symétrique.

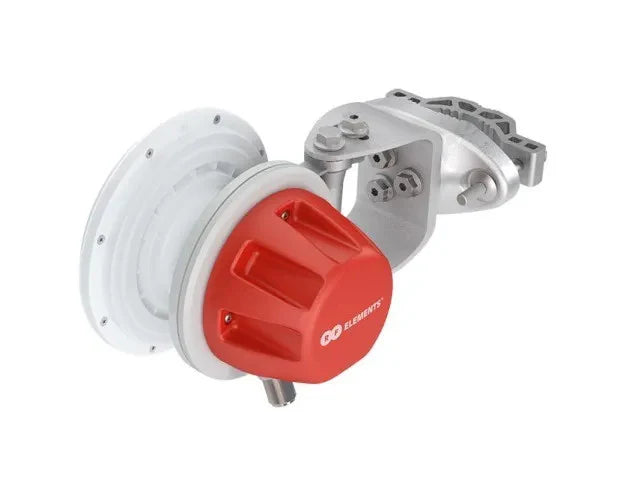

Le klaxon symétrique CC Gen2 est doté d'un corps en aluminium massif, conçu pour durer et résister à toutes les conditions météorologiques. Nous utilisons uniquement les meilleurs matériaux : aluminium moulé sous pression, estampé et extrudé, polypropylène de haute qualité, polycarbonate résistant aux UV et quincaillerie en acier inoxydable.

Gamme de fréquences 5180 - 6400 MHz

Gain de 9,6 dBi

Largeur du faisceau azimutal -6 dB H 90° / V 90°

Largeur du faisceau d'élévation -6 dB H 90° / V 90°

Inclinaison mécanique ± 25°

Diamètre de montage sur poteau 30 - 90 mm

DONNÉES TECHNIQUES
Connecteur de cloison femelle 2x N pour connexion radio
Antenne de type cornet
Matériaux Polycarbonate résistant aux UV,
Polypropylène, Aluminium, Zinc, Acier inoxydable
Environnemental IP55
Indice de résistance au feu UL 94 HB
Diamètre de montage sur poteau 30-80 mm (nous recommandons un diamètre aussi proche que possible de 80 mm)
Température -30°C à +55°C (-22°F à +131°F)
Survie au vent 160 km/heure
Charge de vent 22 N à 160 km/heure
Inclinaison mécanique ± 25°
Poids
1,8 kg / 3,9 lb – unité unique
2,6 kg / 5,7 lb – unité individuelle, emballage inclus
27,4 kg / 60,4 lb – carton (10 unités)
Boîte de vente au détail à l'unité : 305 × 239 × 183 mm / 12 x 9,4 x 7,2 pouces
Boîte en carton de 10 unités : 940 × 510 × 335 mm / 37 x 20 x 13,2 pouces

PERFORMANCE
Gamme de fréquences 5180 - 6400 MHz
Gain de 9,6 dBi
Azimut/Élévation BW -3 dB H 67° / V 67°
Azimut/Élévation BW -6 dB H 90° / V 90°
Rapport avant/arrière 28 dB
ROS max. 5 180-5 850 MHz 1,6
ROS max. 5 850-6 400 MHz 1,9
Efficacité du faisceau** 92 %
Polarisation double linéaire H + V
Impédance 50 Ohm
