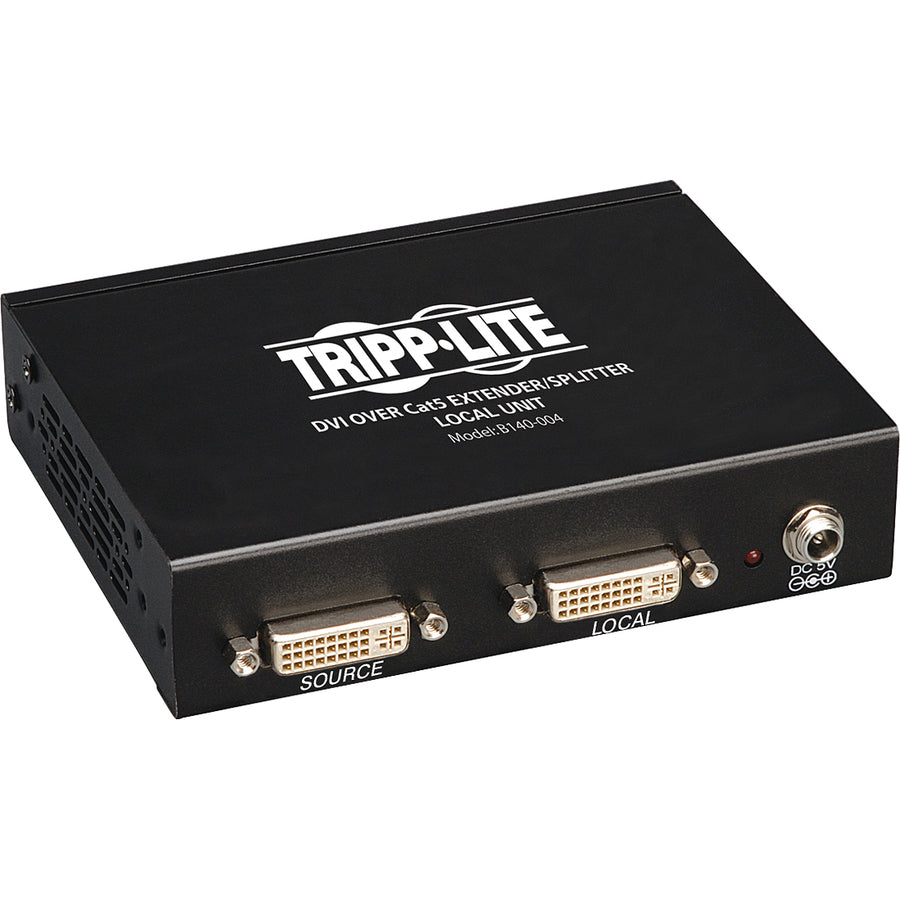

Tripp Lite by Eaton DVI sur Cat5 Extender/Splitter, unité de transmission locale à 4 ports B140-004

Le B140-004 transmet un signal DVI-D Single-Link à quatre moniteurs jusqu'à 200 pieds de distance à l'aide d'un seul câble de raccordement Cat5e/6. Pour obtenir une distance et une résolution maximales, utilisez un câble Cat5e/6 à fil plein 24 AWG (série N202 de Tripp Lite). Un port DVI supplémentaire est fourni pour la connexion d'un moniteur local. Ce port DVI local peut également être utilisé pour connecter en chaîne jusqu'à 3 unités ensemble, ce qui permet de connecter jusqu'à 13 moniteurs (12 distants, 1 local). Le matériel de montage est inclus, ce qui permet de monter l'unité en rack, au mur ou sur poteau. De plus, jusqu'à trois unités peuvent être montées dans 1U d'espace rack à l'aide d'un support de montage en rack 19" Tripp Lite B132-004-RB. Le B140-002 est compatible avec tous les systèmes d'exploitation et est plug and play, sans logiciel ni pilote requis.

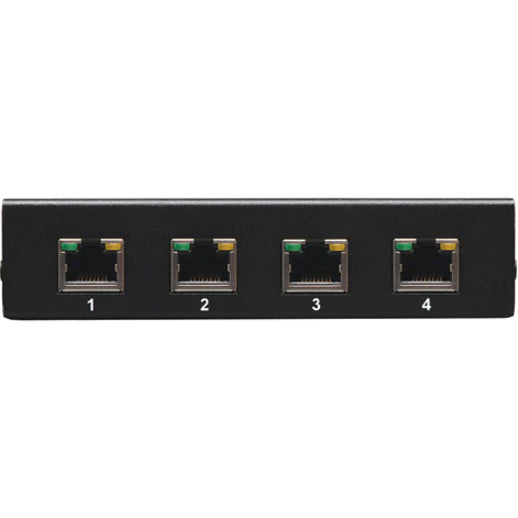

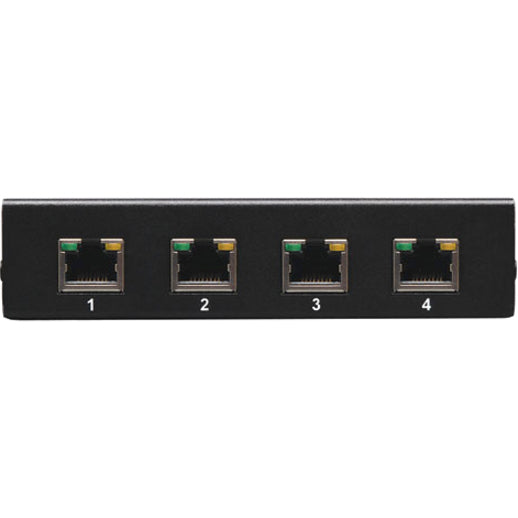

L'installation est simple. Connectez l'émetteur B140-004 à une source DVI à l'aide d'un câble DVI Tripp Lite série P561 (non inclus). Connectez un récepteur Tripp Lite série B140 (non inclus) à chaque écran à l'aide d'un câble DVI Tripp Lite série P561 (non inclus). Enfin, chaque récepteur distant est connecté à un port RJ45 du B140-004 à l'aide d'un seul câble Cat5e/6.

Pour des distances d'extension plus longues, utilisez un récepteur actif B140-1A0 ou B140-1A0-WP pour étendre un signal 1920 x 1080 à 60 Hz jusqu'à 150 pieds, ou un signal 1024 x 768 à 60 Hz jusqu'à 200 pieds.

Pour des distances d'extension plus courtes, utilisez un récepteur passif B140-1P0 ou B140-1P0-WP pour étendre un signal 1920 x 1080 à 60 Hz jusqu'à 50 pieds, ou un signal 1024 x 768 à 60 Hz jusqu'à 100 pieds.

Augmentez encore la portée et le nombre de moniteurs en utilisant un répéteur B140-110. Ajoutez jusqu'à quatre unités distantes (trois répéteurs et un récepteur actif) à chaque canal du B140-004, pour un total de 4 écrans par canal. (Un récepteur actif doit être la dernière unité d'un canal) Un signal 1920 x 1080 à 60 Hz peut être étendu jusqu'à 125 pieds de chaque répéteur à l'unité suivante du canal, ou un signal 1024 x 768 à 60 Hz peut être étendu jusqu'à 175 pieds.

• Plug and play, aucun logiciel ni pilote requis
• Conforme à la loi fédérale sur les accords commerciaux (TAA) pour les achats du programme GSA
• Compatible avec tous les systèmes d'exploitation
• Peut étendre davantage la portée et le nombre de moniteurs en ajoutant des répéteurs B140-110
• Utilisez un câble Cat5e/6 à fil solide 24 AWG, tel que la série N202 de Tripp Lite, pour obtenir une distance et une résolution maximales
• Pour les distances plus courtes - Utilisez un récepteur passif B140-1P0 ou B140-1P0-WP-1 pour étendre un signal 1920 x 1080 à 60 Hz jusqu'à 50 pi, ou un signal 1024 x 768 à 60 Hz jusqu'à 100 pi.
• Pour des distances plus longues - Utilisez un récepteur actif B140-1A0 ou B140-1A0-WP pour étendre un signal 1920 x 1080 à 60 Hz jusqu'à 150 pi, ou un signal 1024 x 768 à 60 Hz jusqu'à 200 pi.
• Prend en charge les résolutions vidéo DVI-D Single-Link jusqu'à 1920 x 1080 à 60 Hz
