Panneau de brassage de fibre optique Tripp Lite par Eaton N48K-42M8L168SB 9/125 N48K-42M8L168SB

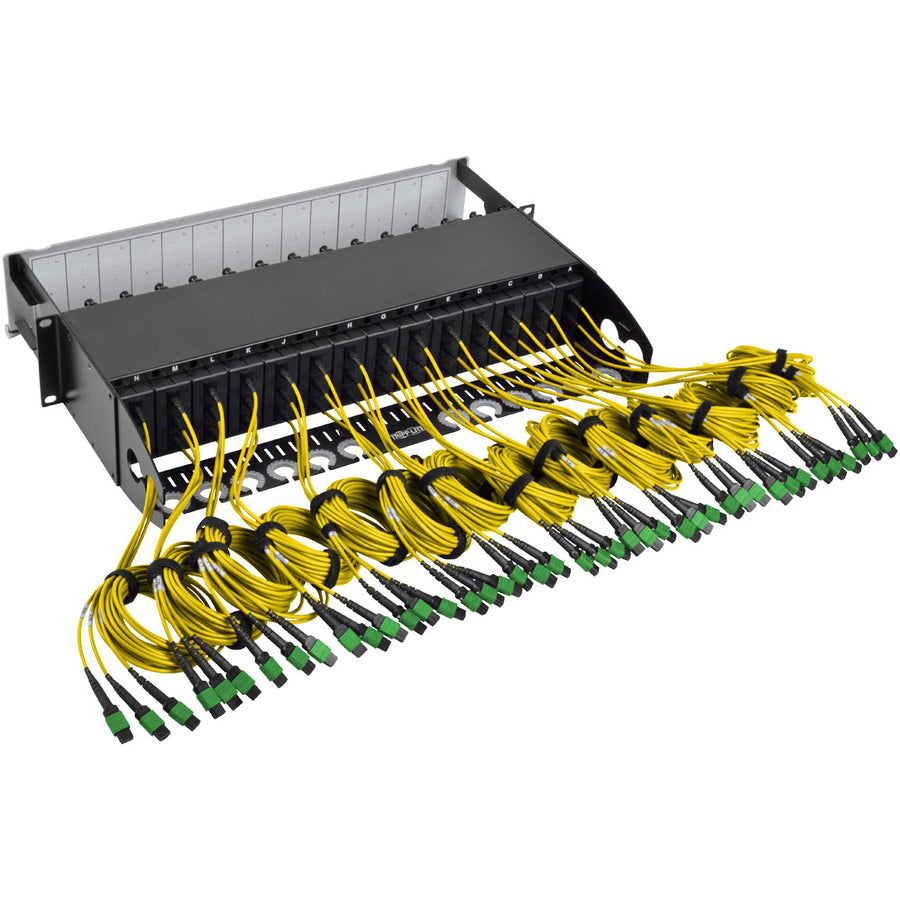

Le panneau de brassage fibre optique N48K-42M8L168SB 9/125 Breakout intègre non seulement des équipements avec des vitesses de 10G et 40G, mais offre également un chemin simple et flexible vers des vitesses de 100G et 400G à l'avenir. Le châssis 2U comprend 14 cassettes de dérivation. Chaque cassette contient 12 ports duplex LC et trois câbles monomodes MTP intégrés de deux mètres pour un total de 42 ports de commutation fibre QSFP se déployant sur 168 ports LC.

Le câblage Base8 avec liaisons MTP intégrées optimise l'espace du rack et les performances de liaison, tout en permettant un déploiement simple des câbles et un mappage optimisé des faisceaux. Le N48K-42M8L168SB utilise les 168 ports LC, ce qui signifie qu'il n'y a pas de ports morts comme dans le câblage Base12, avec un mappage de port 1 à 1 simplifié. L'élimination du besoin de modules de conversion à 12 fibres entraîne une réduction allant jusqu'à 50 % de l'atténuation de la liaison.

Les cassettes câblées offrent une amélioration de 30 % de la perte d'insertion sans connexion MTP séparée à l'arrière, ce qui se traduit par des distances de liaison duplex plus longues. Les câbles monomodes à code couleur jaune se distinguent facilement des fibres multimodes OM3 aqua traditionnelles.

Le panneau avant se replie pour protéger les cordons de raccordement LC et permet également de mapper les câbles en faisant correspondre les câbles MTP étiquetés de chaque cassette aux clusters LC. L'espace d'écriture sur le panneau intérieur vous permet d'étiqueter chaque port de manière personnalisée. Chaque panneau est sérialisé et les données de perte d'insertion sont disponibles sur demande via le numéro de série de l'unité.

Caractéristiques

Intègre des équipements avec des vitesses de 10G et 40G pour répondre aux besoins actuels en matière de connectivité

• Il assure également la pérennité de votre réseau pour des vitesses éventuelles de 100G et 400G
• Recommandé pour les commutateurs Ethernet à fibre optique QSFP
• Fibre monomode pour un débit maximal

14 cassettes de dérivation

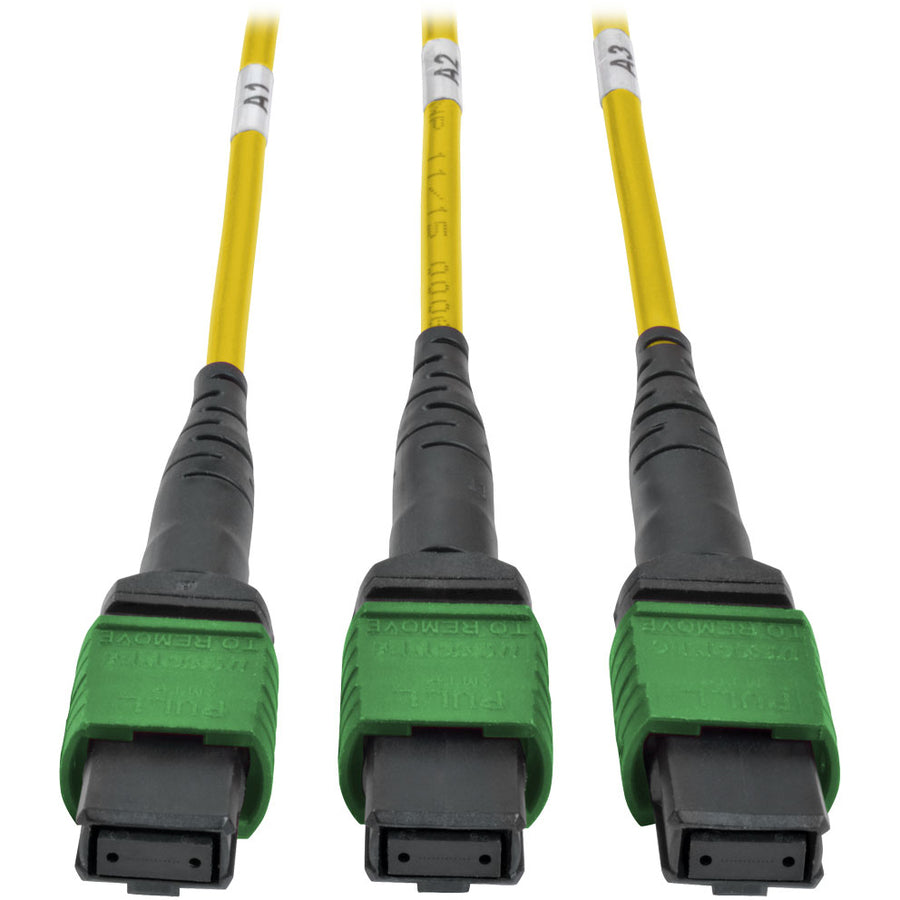

• 12 ports duplex LC et 3 câbles monomodes MTP intégrés de 2 mètres par cassette
• Total de 42 ports de commutation fibre QSFP et 168 ports LC
• Utilisation de 100 % des fibres
• Mappage de ports 1:1 simplifié
• Jusqu'à 50 % de réduction de l'atténuation de la liaison
• Câbles jaunes à code couleur facilement reconnaissables dans un commutateur encombré

Câblage Base8

• Aucun port LC inutilisé comme dans le câblage Base12
• Déploiement simple de câbles de raccordement
• Cartographie optimisée du faisceau
• Les modules de cassette câblés offrent une amélioration de 30 % de la perte d'insertion

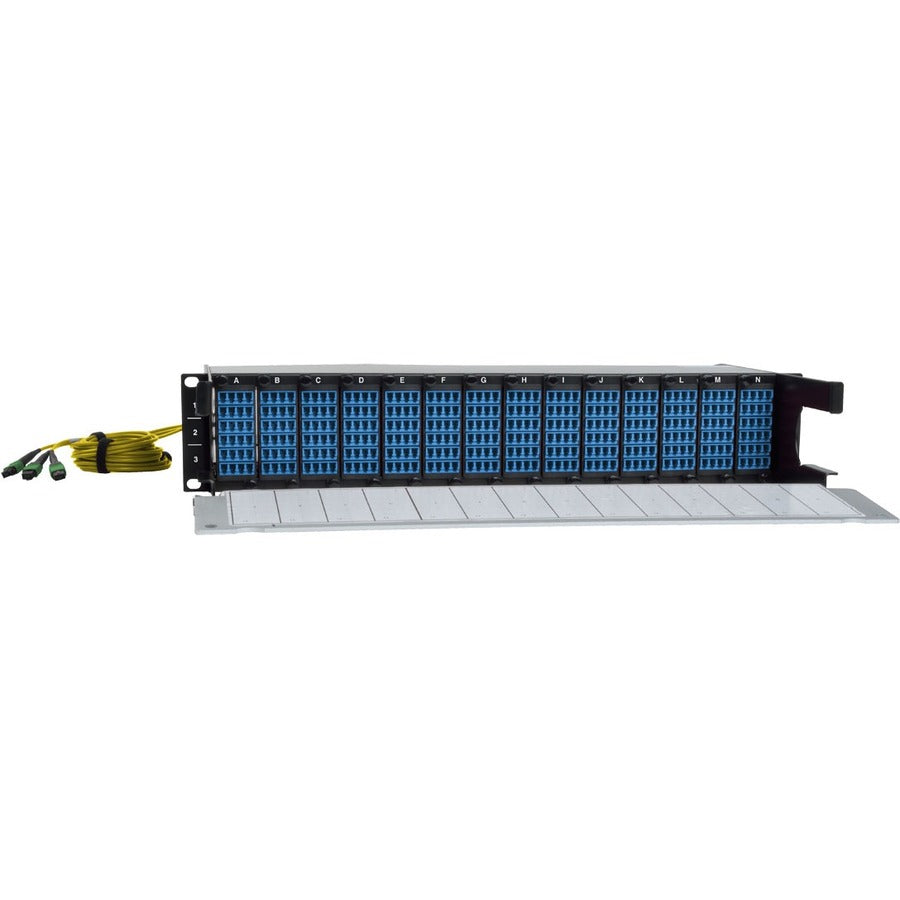

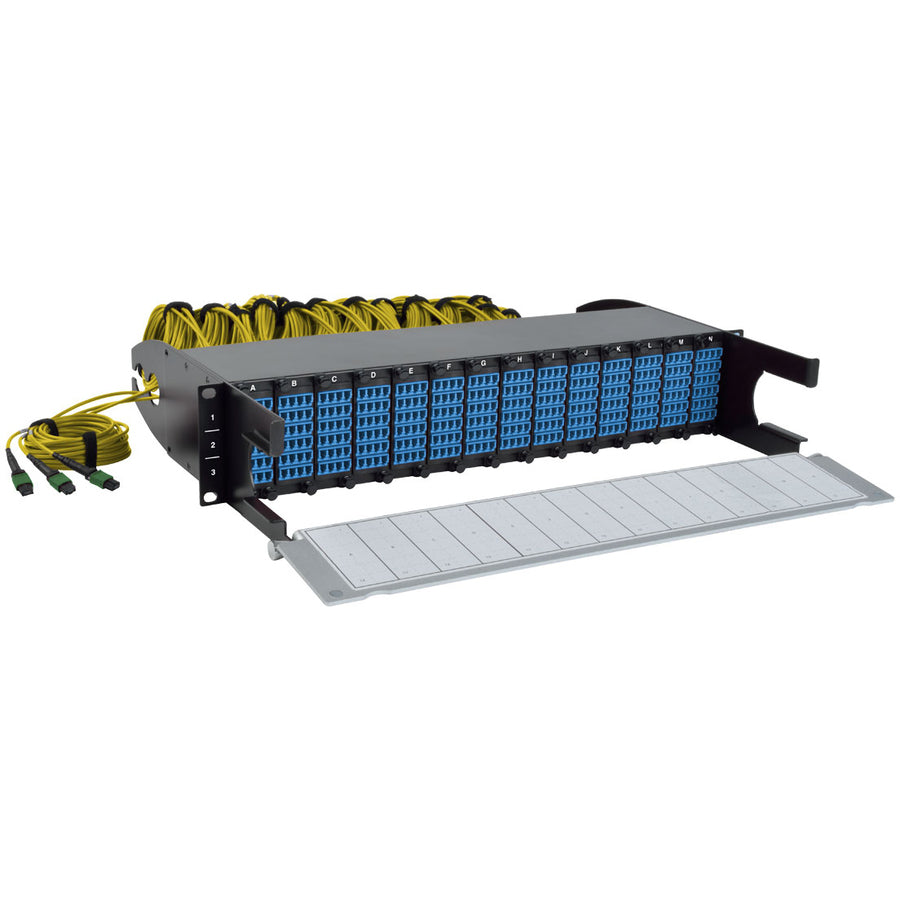

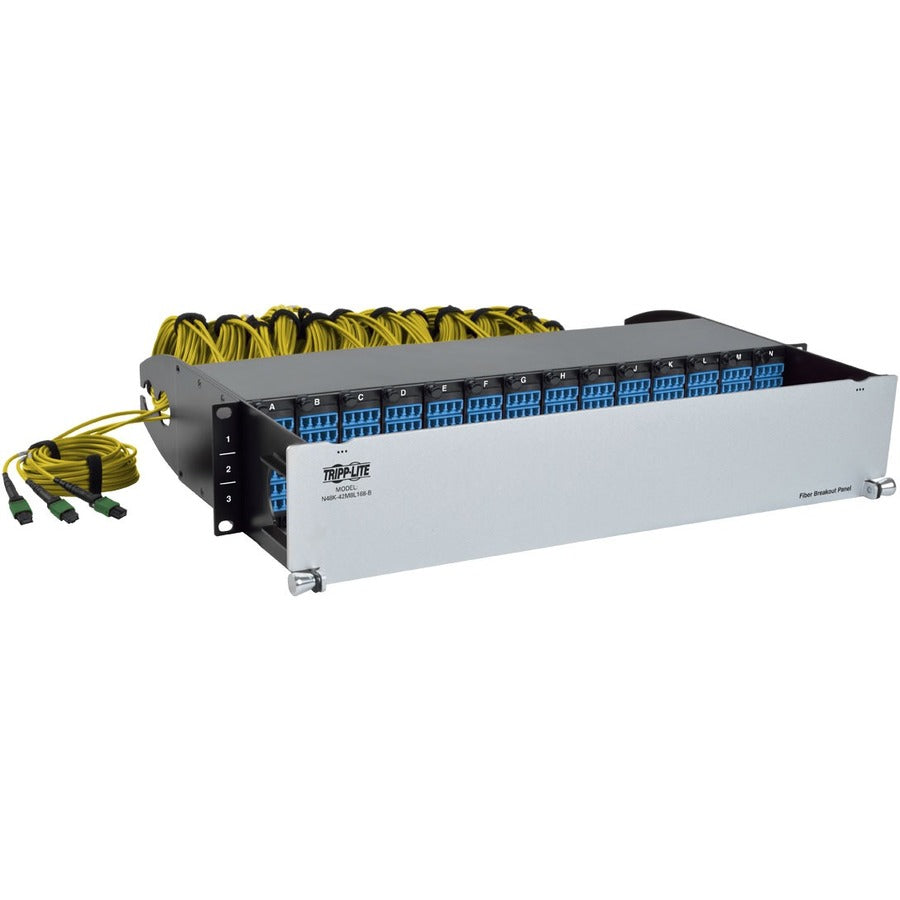

Panneau avant rabattable

• Câbles de raccordement LC protégés
• Fournit une cartographie des câbles en faisant correspondre les câbles MTP étiquetés de chaque cassette aux clusters LC
• Espace d'écriture sur le panneau intérieur pour l'étiquetage personnalisé des ports
• Données de perte d'insertion disponibles via le numéro de série de l'unité

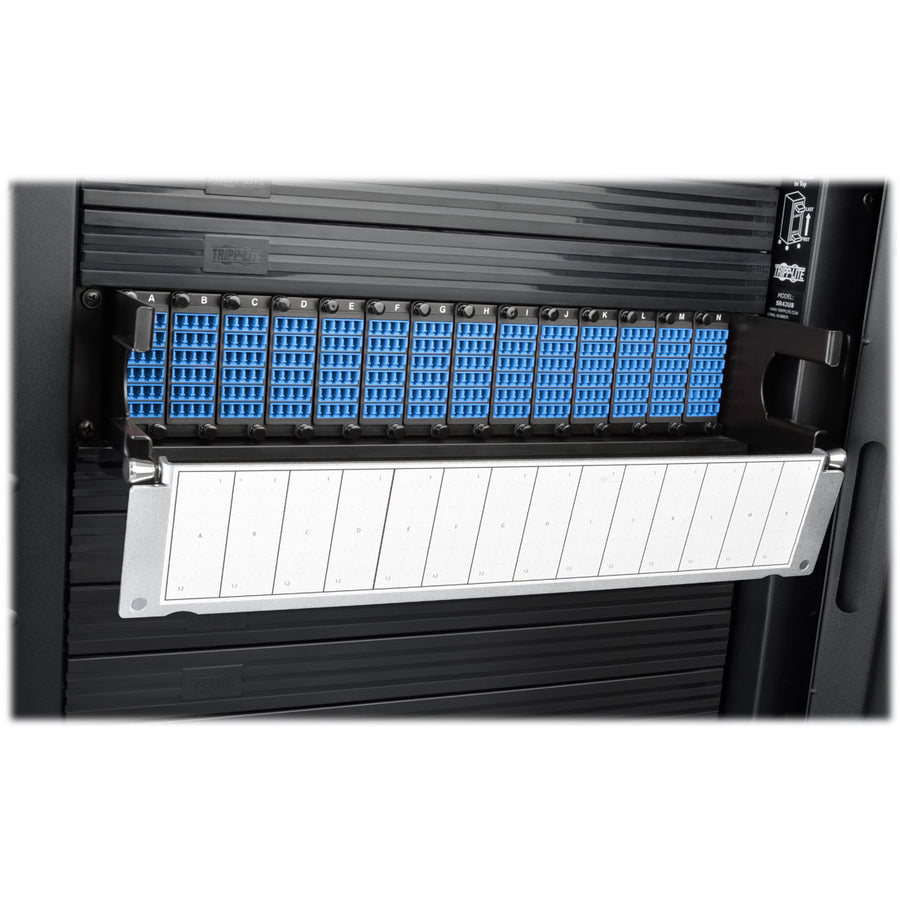

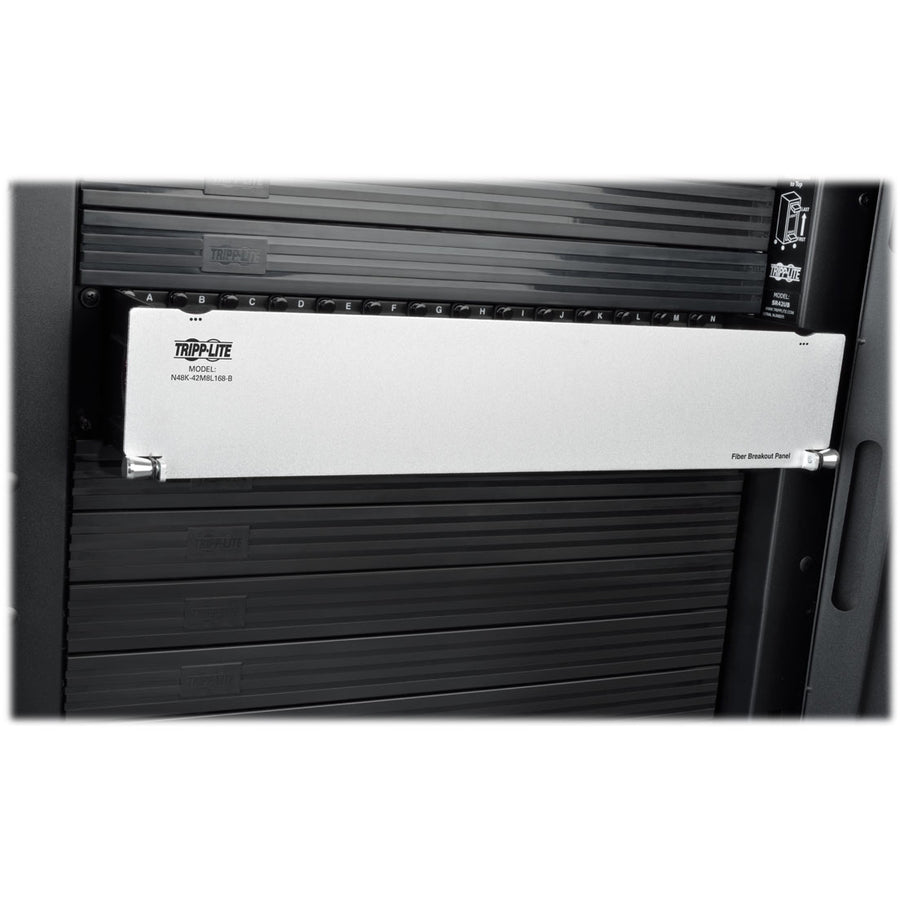

Se monte dans un rack 2U de 19 pouces conforme à la norme EIA

• Maximise l'espace du rack et les performances des liaisons
