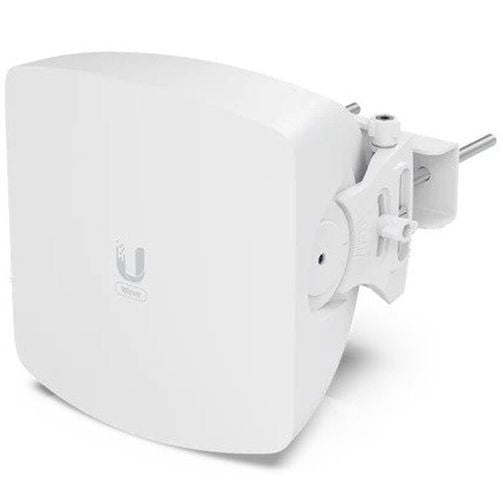

Point d'accès Wave UISP Ubiquiti WAVE-AP
Point d'accès Wave UISP Ubiquiti WAVE-AP
Pour un devis personnalisé, veuillez envoyer un e-mail à sales@ziestech.com
Point d'accès PtMP 60 GHz alimenté par la technologie Wave.
Radio principale à débit maximal de 60 GHz et 5,4 Gbit/s (duplex de 2,7 Gbit/s)
Couverture sectorielle de 30°
Radio de secours résistante aux intempéries 5 GHz 800+ Mbps
(1) Port WAN 2,5 GbE et (1) Port WAN 10G SFP+
Capacité de 15 clients :
— Wave Longue Portée (portée de liaison de 8 km)
— Wave Nano (portée de liaison de 5 km)
GPS et Bluetooth intégrés
Spécifications techniques
| Mécanique | |
|---|---|
| Dimensions | 212 x 205 x 187 mm (8,3 x 8,1 x 7,4") |
| Poids | 2,3 kg (5,07 lb) |
| Matériaux de l'enceinte | Alliage d'aluminium, polycarbonate stabilisé aux UV |
| Diamètre de montage sur poteau | 25 à 76 mm (1 à 3") sur le diamètre extérieur du tuyau |
| Charge due au vent | 98 N à 200 km/h (22 lbf à 125 mph) |
| Étanchéité aux intempéries | IPX6 |
| Matériel | |
| Processeur | Quatre cœurs ARM® Cortex®-A53 à 1,4 GHz |
| Mémoire | DDR3L 512 Mo |
| Interface réseau | (1) Port RJ45 2,5 GbE (100/1000/2500)* (1) Port SFP+ 10G (1/10) * Actif uniquement lorsque le port SFP+ est en panne. |
| Consommation électrique max. | 24 W |
| Méthode de puissance | PoE passif 4 paires (1, 2+ ; 3, 6-) (4, 5+ ; 7, 8-) PoE passif 2 paires (4, 5+ ; 7, 8-), pour 44–54 V CC uniquement |
| Alimentation électrique | Adaptateur PoE 48 V CC, 0,65 A 2,5 GbE (inclus) |
| Plage de tension prise en charge | 44–54 V CC 22–27 V CC |
| GPS | Oui |
| Bouton | Réinitialisation d'usine |
| LED | Alimentation, Ethernet, GPS |
| Température de fonctionnement | -40 à 60° C (-40 à 140° F) |
| Humidité de fonctionnement | 5 à 95 % sans condensation |
| Certifications | FCC, IC, CE |
| Logiciel | |
| Mode de fonctionnement | Point d'accès PtMP |
| Fonctionnalités spécifiques à Ubiquiti | Technologie des vagues |
| Services | UISP, surveillance ping, client NTP, SNMP |
| Outils | Alignement d'antenne, utilitaire de découverte, ping, trace d'itinéraire, test de vitesse |
| Réseau | Mode pont |
| Conditions d'application | UISP : Version 1.5.7 et ultérieures |
| Système | |
| Débit total | 5,4 Gbit/s (2,7 Gbit/s en duplex) |
| Nombre de clients pris en charge | 15 |
| Portée max. | Connexion à une Wave Longue Portée : jusqu'à 8 km Connexion à un Wave Nano : jusqu'à 5 km |
| Cryptage | WPA2-PSK (AES) |
| RF | |
| Fréquence de fonctionnement* | 57–71 GHz *Dépend de la région réglementaire. |
| Bande passante du canal | 2160, 1080 MHz |
| Canaux d'exploitation* | 58320, 59400, 60480, 61560, 62640, 63720, 64800, 65880, 66960, 68040, 69120, 70200 MHz *Dépend de la région réglementaire. |
| Modulation | 16QAM, QPSK |
| Gain d'antenne | 24 dBi |
| Polarisation | Linéaire verticalement |
| Largeur du faisceau | Azimut : 3 dB 30° Élévation : 3 dB 3° |
| Inclinaison électrique vers le bas | 0° |
| RF de secours | |
| Norme Wi-Fi | 802.11ax (WiFi 6) |
| Fréquence de fonctionnement* États-Unis/Canada Mondial |
U-NII-1 5150 - 5250 MHz U-NII-2A 5250 - 5350 MHz U-NII-2C 5470 - 5725 MHz U-NII-3 5725 - 5850 MHz 5150 - 5875 MHz *Dépend de la région réglementaire. |
| Bande passante du canal | 20, 40, 80 MHz |
| Modulation | BPSK (1⁄2), QPSK (1⁄2), QPSK (3⁄4), 16QAM (1⁄2), 16QAM (3⁄4), 64QAM (2⁄3), 64QAM (3⁄4), 64QAM (5⁄6), 256QAM (3⁄4), 256QAM (5⁄6), 1024QAM (3⁄4), 1024QAM (5⁄6) |
| Gain d'antenne | 12 dBi |
| Isolation cross-pol | 10 dB |
| Polarisation | Double-linéaire |
| Largeur du faisceau | Azimut : 3 dB 35° Élévation : 3 dB 60° |
| Inclinaison électrique vers le bas | 0° |
| LED | |
| Pouvoir | Blanc clignotant : démarrage en cours Blanc : non connecté à l'application UISP Bleu : connecté à l'application UISP Bleu clignotant : localisation en cours Bleu/blanc : mise à niveau du firmware en cours |
| Ethernet | Blanc clignotant : trafic Ethernet détecté Bleu clignotant : trafic SFP+ détecté |
| GPS | Bleu : réception d'au moins (4) signaux satellites GPS |
